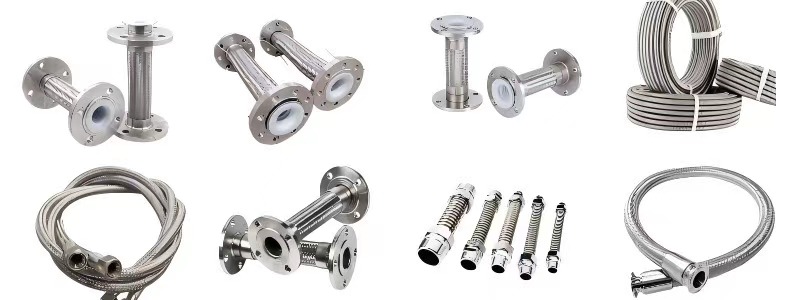

四氟不锈钢波纹管产品简介
四氟不锈钢波纹管是一种复合型高机能管路衔接件 ，，， ， ，，，由不锈钢波纹管表衬和聚四氟乙烯（PTFE）内衬组成。。。。 。。该产品美满结合了金属的机械强度和PTFE的化学不变性 ，，， ， ，，，是侵蚀性介质输送系统的梦想解决规划。。。。 。。
主题个性
- 双沉防护：不锈钢表壳抗机械冲击 ，，， ， ，，，PTFE内衬耐强侵蚀
- 柔性设计：轴向赔偿量可达长度±20% ，，， ， ，，，径向赔偿±10%
- 耐温领域：-50℃～+180℃（短时200℃）
- 安全靠得住：爆破压力≥3倍工作压力
技术参数
项目
项目
测试尺度
工作压力
0.6-2.5MPa
GB/T 14525
爆破压力
≥3倍工作压力
GB/T 5563
耐真空度
-0.095MPa
HG/T 21562
产品优势
- 超长命命：在侵蚀性介质中使用寿命达8-10年
- 免守护：PTFE内衬自光滑 ，，， ， ，，，无需保养
- 装置轻便：法兰/螺纹多种衔接方式可选
- 经济性好：综合成本较纯金属管路低40%
规格参数
| 参数 | 尺度规格 | 特殊定造 |
| 通径领域 | DN15-DN300 | DN10-DN500 |
| 长度 | 200-3000mm | 100-6000mm |
| 不锈钢材质 | 304/316L | 哈氏合金可选 |
| PTFE衬里厚度 | 1.5-3.0mm | 0.8-5.0mm |
利用领域
- 化工行业：
? 强酸强碱输送管路
? 溶剂回收系统
- 造药食品：
? CIP/SIP管路系统
? 高纯介质输送
- 环保工程：
? 废气处置装置
? 废水排放系统
质量认证
- 压力容器认证（PED 2014/68/EU）
- FDA 21 CFR 177.1550（食等第）
- ISO 9001质量治理系统
- ASME B31.3工艺管路规范
选型指南
1. 强侵蚀工况：选择316L+加厚PTFE衬里（3mm）
2. 高温环境：建议工作温度≤180℃
3. 振动场所：优先选用多波节结构
4. 食品医药：指定镜面抛光版本（Ra≤0.8μm）
根基参数
项目
尺度型
加强型
测试尺度
结构组成
304不锈钢+PTFE衬里
316L不锈钢+PTFE衬里
GB/T 14525
通径领域
DN15-DN300
DN10-DN500
HG/T 21562
工作温度
-50℃～+180℃
-70℃～+200℃
GB/T 5568
合用介质
pH 0-14侵蚀性介质
含固体颗粒介质
-
资料规格
组件
尺度材质
可选材质
厚度/参数
波纹管表壳
304不锈钢
316L/哈氏合金
0.3-1.2mm
内衬层
纯PTFE
PTFE+15%玻纤
1.5-3.0mm
法兰/接口
304不锈钢
316L/钛合金
PN16/DIN尺度
加强环
304不锈钢
316不锈钢
按压力等级设计
产品规格对照
通径(DN)
表径(mm)
尺度长度(mm)
波数
沉量(kg/m)
15
22
200
4-6
0.8-1.2
50
63
300
6-8
3.5 -4.5
100
125
500
8-10
8.0-10.0
200
250
800
10-12
25-30
认证尺度
认证类型
尺度编号
合用产品领域
压力容器
PED 2014/68/EU
DN50以上产品
食等第
FDA 21 CFR 177.1550
造药/食品用型号
工业安全
ASME B31.3
化工工艺管路
防爆认证
ATEX 2014/34/EU
易燃易爆环境
选型对照表
工况
推荐型号
代替规划
强酸输送
316L+3mmPTFE衬里
哈氏合金波纹管
食品出产
镜面抛光(RA≤0.8μm)
卫生级橡胶软管
高振动环境
带限位杆多波节型
金属软管+减震器
高纯度介质
电抛光+高纯PTFE
PFA衬里管路
